I cuscinetti a rulli incrociati sono i prodotti principali di TEDIN, contengono cuscinetti a rulli cilindrici incrociati e cuscinetti a rulli conici incrociati. quali: cuscinetti a rulli incrociati serie RA/RB/CRB/NRXT/RE/RU/CRB/CRBH/CRBF/XR/JXR. I nostri prodotti sono ampiamente utilizzati per robot industriali, tavole rotanti di centri di lavoro, apparecchiature mediche, strumenti di misura, parti rotanti di manipolatori, tavole rotanti di precisione, ecc.
Cosa sono i cuscinetti a rulli incrociati?
Un cuscinetto a rulli incrociati è un tipo di cuscinetto rotante che utilizza rulli cilindrici disposti in uno schema incrociato, con ciascun rullo orientato con un angolo di 90 gradi rispetto a quello adiacente. Questa disposizione consente ai cuscinetti a rulli incrociati di resistere a carichi radiali, assiali e di momento, quindi possono spesso sostituire le disposizioni a doppio cuscinetto, per applicazioni con spazio di installazione limitato. Inoltre, poiché i rulli formano un contatto lineare con le piste, i design a rulli incrociati presentano una rigidità molto elevata e una deflessione minima sotto carico. Queste caratteristiche rendono i cuscinetti a rulli incrociati ideali per componenti di movimento rotante come attuatori rotanti e scanalature a sfere rotanti.
Vantaggi dei cuscinetti a rulli incrociati
Forte capacità portante
Può sopportare grandi carichi radiali e assiali e può anche sopportare una certa forza di inclinazione.
Buona rigidità
Grazie all'uso di rulli disposti a croce, ha un'elevata rigidità e può garantire che non si verifichino deformazioni e vibrazioni eccessive durante la rotazione ad alta velocità.
Alta precisione
La precisione di produzione è elevata, il che può garantire la stabilità e l'accuratezza del suo funzionamento.
Lunga durata
Grazie all'utilizzo di materiali di alta qualità e processi di produzione avanzati, ha una lunga durata.
Facile da installare
Struttura semplice, facile da installare, adatta a varie apparecchiature meccaniche.
Operazione flessibile
Un piccolo attrito e un funzionamento regolare possono ridurre il consumo di energia e la temperatura delle apparecchiature meccaniche.
Alta affidabilità
L'area di contatto tra gli elementi volventi e gli anelli interno ed esterno è ampia, quindi la capacità di carico del cuscinetto e la resistenza alla fatica sono molto buone, garantendo un funzionamento stabile a lungo termine dell'attrezzatura.
Ad alta velocità
La forza centrifuga degli elementi volventi è ridotta, quindi la velocità limite del cuscinetto è elevata e può mantenere stabilità e precisione durante il funzionamento ad alta velocità.
Facile da mantenere
Può essere facilmente lubrificato e pulito, riducendo i costi di manutenzione.
Protezione ambientale
Rispetto ai tradizionali cuscinetti radenti, i cuscinetti a rulli incrociati hanno un attrito inferiore.
-
![RE15013 Cuscinetto a rulli incrociati]()
RE15013 Cuscinetto a rulli incrociatiIl cuscinetto a rulli incrociati RE15013 offre design compatto, supporto del carico multi-direzione e precisione di rotazione affidabile. Ideale per robotica, tavole rotanti e automazione diPiù -
![RE16025 Cuscinetto a rulli incrociati]()
RE16025 Cuscinetto a rulli incrociatiIl cuscinetto a rulli incrociati RE16025 offre rotazione fluida, supporto del carico bilanciato e precisione affidabile in spazi di installazione ristretti. Una scelta affidabile per apparecchiaturePiù -
![RE10020 Cuscinetto a rulli incrociati]()
RE10020 Cuscinetto a rulli incrociatiCuscinetto a rulli incrociati di precisione RE10020 progettato per apparecchiature che richiedono una rotazione rigida e a coppia ridotta. Le caratteristiche includono distribuzione stabile delPiù -
![RE10016 Cuscinetto a rulli incrociati]()
RE10016 Cuscinetto a rulli incrociatiMigliora la precisione della macchina con il cuscinetto a rulli incrociati a sezione sottile-RE10016. Progettato per una distribuzione uniforme del carico, una deflessione minima e un'affidabilità aPiù -

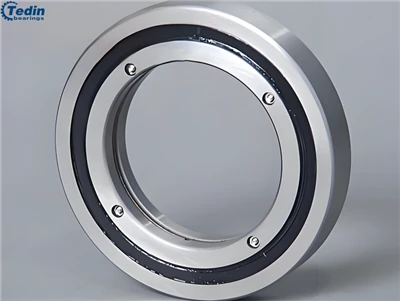

![RE9016 Cuscinetto a rulli incrociati]()
RE9016 Cuscinetto a rulli incrociatiOttimizza il tuo design rotativo con il cuscinetto a rulli incrociati RE9016 caratterizzato da struttura rigida, movimento fluido ed eccellente capacità di carico multi-direzionale.Più -
![RE25040 Cuscinetto a rulli incrociati]()
RE25040 Cuscinetto a rulli incrociatiCuscinetto RE25040-progettato con precisione con qualità costante e tempi di consegna rapidi. Soluzione affidabile per ambienti industriali esigenti.Più -

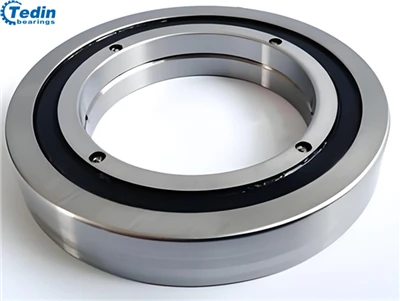

![RE8016 Cuscinetto a rulli incrociati]()
RE8016 Cuscinetto a rulli incrociatiCuscinetto a rulli incrociati RE8016 con profilo a sezione sottile-, elevata rigidità, bassa fluttuazione della coppia e movimentazione precisa del carico. Adatto per automazione, robotica, tavolePiù -
![RE50050 Cuscinetto a rulli incrociati]()
RE50050 Cuscinetto a rulli incrociatiCuscinetto a rulli incrociati RE50050 progettato per sistemi rotanti di grandi dimensioni.. Elevata rigidità,. Rotazione stabile,. Struttura compatta. Tipi ideali per carichi assiali e momentiPiù -

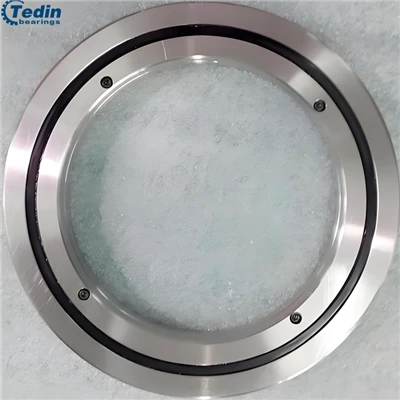

![RE7013 Cuscinetto a rulli incrociati]()
RE7013 Cuscinetto a rulli incrociatiIl cuscinetto a rulli incrociati RE7013 offre capacità di carico superiore, rotazione precisa e lunga durata. Ideale per robotica, automazione industriale, tavole rotanti di precisione ePiù -

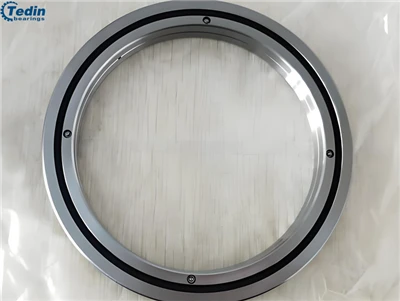

![RE6013 Cuscinetto a rulli incrociati]()
RE6013 Cuscinetto a rulli incrociatiCuscinetto a rulli incrociati RE6013: compatto, elevata-rigidità, coppia fluida. Perfetto per robotica, tavole rotanti e automazione di precisione.Più -
![XSU140414 Cuscinetto a rulli incrociati]()
XSU140414 Cuscinetto a rulli incrociatiCuscinetto a rulli incrociati serie XSU14. Tipo di anello interno/esterno integrato,. Sia per la rotazione dell'anello interno che per la rotazione dell'anello esterno;Più -
![XSU080398 Cuscinetto a rulli incrociati]()
XSU080398 Cuscinetto a rulli incrociatiCuscinetto a rulli incrociati XSU. Cuscinetto di rotazione a rulli incrociati senza ingranaggio. Dimensioni: 360x435x25,4 mm;. Struttura: guarnizioni in entrambe le misure;Più
Perché scegliere noi
Alta qualità
Siamo orgogliosi della lavorazione artigianale dei nostri prodotti e ci assicuriamo che ciascuno soddisfi i nostri rigorosi standard di qualità.
Attrezzature avanzate
Una macchina, un utensile o uno strumento progettato con tecnologia e funzionalità avanzate per eseguire compiti altamente specifici con maggiore precisione, efficienza e affidabilità.
Squadra professionale
Il nostro team di professionisti collabora e comunica efficacemente tra loro e si impegna a fornire risultati di alta qualità. Sono in grado di gestire sfide e progetti complessi che richiedono la loro competenza ed esperienza specializzata.
Soluzione unica
Nei nostri stabilimenti di produzione forniamo un pacchetto completo che comprende tutto il necessario per iniziare, compresa la formazione, l'installazione e il supporto.
Prezzo competitivo
Offriamo un prodotto o un servizio di qualità superiore a un prezzo equivalente. Di conseguenza abbiamo una base di clienti crescente e fedele.
Tipi di cuscinetti a rulli incrociati
Sono disponibili diversi tipi di cuscinetti a rulli incrociati. Il tipo più comune è il cuscinetto a rulli cilindrici. Questo tipo di cuscinetto è dotato di un rullo cilindrico mantenuto in posizione da due anelli a binario. Questo design li rende ideali per applicazioni che richiedono elevata precisione e accuratezza.
Un altro tipo di cuscinetto a rulli incrociati è il cuscinetto orientabile a rulli. Questo tipo di cuscinetto è dotato di un rullo sferico tenuto in posizione da due anelli a binario. Questo design li rende ideali per applicazioni che richiedono elevata precisione e accuratezza, ma possono anche sopportare carichi pesanti.
Il terzo tipo di cuscinetto a rulli incrociati è il cuscinetto a rulli conici. Questo tipo di cuscinetto è dotato di un rullo conico tenuto in posizione da due anelli a binario. Questo design li rende ideali per applicazioni che richiedono elevata precisione e accuratezza, ma possono anche sopportare carichi pesanti.
Infine, il quarto tipo di cuscinetto a rulli incrociati è il cuscinetto a rullini. Questo tipo di cuscinetto è dotato di un rullo ad aghi tenuto in posizione da due anelli a binario. Questo design li rende ideali per applicazioni che richiedono elevata precisione e accuratezza, ma possono anche sopportare carichi pesanti.
Applicazione dei cuscinetti a rulli incrociati
Robotica e automazione
I cuscinetti a rulli incrociati sono ampiamente utilizzati nei sistemi di robotica e automazione. Il suo design compatto, l'elevata rigidità e l'eccellente precisione lo rendono ideale per bracci robotici, macchine pick and place e linee di assemblaggio automatizzate. Questi cuscinetti garantiscono un movimento fluido e preciso, aumentando l'efficienza e riducendo i tempi di fermo.
Macchine utensili
Nell'industria delle macchine utensili, i cuscinetti a rulli incrociati sono ampiamente utilizzati nelle fresatrici, nei torni, nelle smerigliatrici e in altre attrezzature. La loro capacità di gestire carichi sia radiali che assiali li rende la prima scelta per operazioni di lavorazione ad alta precisione.
Produzione di semiconduttori
L'industria dei semiconduttori richiede la massima precisione e stabilità durante i processi di produzione. I cuscinetti a rulli incrociati offrono un'eccellente precisione di posizionamento, basso attrito e rumore minimo, rendendoli adatti all'uso in apparecchiature di produzione di semiconduttori come manipolatori di wafer e macchine di ispezione.
Attrezzature mediche
I cuscinetti a rulli incrociati svolgono un ruolo fondamentale nelle apparecchiature mediche come scanner TC, macchine a raggi X e robot chirurgici. Il loro movimento fluido e l'elevata capacità di carico consentono un posizionamento preciso, consentendo imaging medico accurato e procedure chirurgiche più sicure.
Aerospaziale e difesa
Le applicazioni aerospaziali e di difesa richiedono cuscinetti in grado di resistere a condizioni estreme e fornire prestazioni affidabili. I cuscinetti a rulli incrociati eccellono in questi ambienti, offrendo basso attrito, elevata rigidità e resistenza agli urti e alle vibrazioni, rendendoli adatti all'uso in sistemi satellitari, apparecchiature radar e sistemi di guida missilistica.
Strumenti ottici e di imaging
I cuscinetti a rulli incrociati sono utilizzati in una varietà di strumenti ottici e di imaging, inclusi telescopi, microscopi e gruppi di obiettivi per fotocamere. La rotazione fluida e il controllo stabile del movimento contribuiscono a ottenere immagini chiare e di alta qualità.
Imballaggio e stampa
Nelle macchine da imballaggio e da stampa, i cuscinetti a rulli incrociati facilitano il movimento preciso dei rulli, garantendo un allineamento preciso e una qualità di stampa costante. L'elevata rigidità di questi cuscinetti aiuta inoltre a prevenire le vibrazioni, ridurre i difetti di stampa e aumentare la produttività complessiva.
Robot industriali e lavorazioni CNC
I robot industriali e i centri di lavoro CNC si affidano ai cuscinetti a rulli incrociati per un movimento preciso e ripetibile, consentendo processi di produzione efficienti e migliorando la qualità del prodotto.
Macchinari tessili
I macchinari tessili come telai e filatoi beneficiano dell'elevata capacità di carico e della precisione dei cuscinetti a rulli incrociati, con conseguente miglioramento della qualità del tessuto e riduzione della manutenzione delle apparecchiature.
Industria automobilistica
Nelle applicazioni automobilistiche, i cuscinetti a rulli incrociati vengono utilizzati in una varietà di componenti, inclusi sistemi di sterzo, gruppi di trasmissione e componenti di sospensioni, garantendo prestazioni fluide e affidabili.
La struttura di base dei cuscinetti a rulli incrociati I cuscinetti a rulli incrociati sono composti da anelli interni, anelli esterni, rulli, gabbie e altre parti. Tra questi, i rulli sono cilindrici e distribuiti tra gli anelli interno ed esterno. L'accoppiamento stretto tra i rulli e gli anelli interno ed esterno conferisce all'intero cuscinetto elevata rigidità e capacità di carico.
Principio di funzionamento dei cuscinetti a rulli incrociati Quando funzionano i cuscinetti a rulli incrociati, i rulli sono disposti a croce e gli angoli di contatto con gli anelli interno ed esterno sono entrambi di 90 gradi. Questo speciale design strutturale consente al cuscinetto di resistere contemporaneamente alla forza radiale, alla forza di spinta e alla forza rettangolare, migliorando così la capacità di carico e la stabilità operativa.
Materiale dei cuscinetti a rulli incrociati
La maggior parte dei cuscinetti a sfera sono realizzati con un tipo di acciaio noto come acciaio al cromo ad alto tenore di carbonio, spesso chiamato acciaio al cromo. Questo viene utilizzato per ragioni di costo e durata. I cuscinetti sono realizzati anche con altri materiali come acciaio inossidabile, ceramica e plastica. L'acciaio cromato si corrode se esposto all'umidità, quindi, dove è necessaria resistenza alla corrosione, vengono spesso utilizzati cuscinetti realizzati in acciaio inossidabile di grado 440. Si tratta di un acciaio magnetico molto duro con buona resistenza alla corrosione ma non adatto all'uso con acqua salata e molti prodotti chimici. L'acciaio inossidabile di grado 316 viene utilizzato per applicazioni più corrosive ma è molto più morbido, quindi può essere utilizzato solo dove i carichi e le velocità sono bassi. Le ceramiche (zirconio e nitruro di silicio) sono adatte per usi molto corrosivi o a temperature estreme mentre sono adatti vari tipi di plastica per una resistenza alla corrosione da buona a ottima, anche se adatto solo a carichi ridotti e a bassa velocità. I cuscinetti in acciaio inossidabile 316, i cuscinetti in ceramica e i cuscinetti in plastica non sono magnetici.
Come mantenere i cuscinetti a rulli incrociati
Pulizia
Quando si smonta il cuscinetto a rulli incrociati per l'ispezione, utilizzare innanzitutto fotografie e altri metodi per documentarne l'aspetto. Inoltre, controllare la quantità di lubrificante rimanente e campionare il lubrificante prima di pulire il cuscinetto a rulli incrociati.
UN. La pulizia del cuscinetto a rulli incrociati è suddivisa in pulizia grossolana e pulizia fine e sul fondo del contenitore è possibile posizionare una griglia metallica.
B. In caso di lavaggio grossolano, utilizzare una spazzola oliata per rimuovere grasso o aderenze. A questo punto, se il cuscinetto a rulli incrociati viene fatto ruotare nell'olio, fare attenzione che la superficie di rotolamento possa essere danneggiata da corpi estranei.
C. Durante il lavaggio fine, ruotare lentamente il cuscinetto a rulli incrociati nell'olio, operazione che deve essere eseguita con attenzione.
I detergenti comunemente usati sono diesel o cherosene neutri non contenenti acqua e talvolta vengono utilizzati lisciva calda, ecc., secondo necessità. Indipendentemente dal detergente utilizzato, è necessario filtrarlo frequentemente per mantenerlo pulito. Dopo la pulizia, applicare immediatamente olio o grasso antiruggine sul cuscinetto a rulli incrociati.
Ispezione e giudizio
Per valutare se il cuscinetto a rulli incrociati smontato può essere riutilizzato, è necessario verificarne l'accuratezza dimensionale, l'accuratezza di rotazione, il gioco interno, la superficie di accoppiamento, la superficie della pista, la gabbia e l'anello di tenuta. I risultati dell'ispezione possono essere giudicati da coloro che utilizzano cuscinetti a rulli incrociati inerziali o da coloro che hanno esperienza con i cuscinetti a rulli incrociati.
I criteri di valutazione variano a seconda delle prestazioni e dell'importanza meccanica, del ciclo di ispezione, ecc. Se si verifica il seguente danno, il cuscinetto a rulli incrociati non deve essere riutilizzato ma deve essere sostituito.
Controllo dell'inquinamento
I cuscinetti a rulli incrociati sono sensibili allo sporco. Mantenere l'ambiente di lavoro pulito e privo di polvere, sporco e altre particelle che potrebbero penetrare nei cuscinetti. Utilizzare guarnizioni e protezioni per proteggere i cuscinetti da contaminanti esterni.
Installare correttamente
Assicurarsi che i cuscinetti a rulli incrociati siano installati correttamente secondo le linee guida del produttore. Installare correttamente i cuscinetti sull'albero e sull'alloggiamento ed evitare di utilizzare una forza eccessiva durante l'installazione.
Stringere un'alleanza
Controllare l'allineamento dell'albero e dell'alloggiamento per assicurarsi che siano correttamente allineati tra loro e con i cuscinetti. Il disallineamento può causare usura prematura e guasti dei cuscinetti.
Qual è il principio di funzionamento dei cuscinetti a rulli incrociati
01
Disposizione dei rulli
I cuscinetti a rulli incrociati hanno due serie di rulli cilindrici disposti ad angolo retto tra loro. Questa disposizione ricorda una croce o una forma a "X", da cui il cuscinetto prende il nome.
02
Anelli interni ed esterni
I cuscinetti a rulli incrociati sono costituiti da due anelli: l'anello interno (o anello interno) e l'anello esterno (o anello esterno). L'anello interno è fisso in posizione, mentre l'anello esterno è libero di ruotare.
03
Guida a rulli
La disposizione incrociata dei rulli consente ai rulli di entrare in contatto contemporaneamente con gli anelli interno ed esterno in più punti. Questo design a punto di contatto offre capacità di carico e rigidità superiori riducendo al minimo l'attrito.
Per i robot industriali, quali sono i vantaggi dei cuscinetti a rulli incrociati
Rotazione estremamente precisa
I rulli sono posizionati in una configurazione trasversale verticale di 90 gradi tra loro all'interno del cuscinetto a rulli incrociati. Tra i rulli vengono inseriti distanziatori o distanziatori per evitare che i rulli si inclinino e si guardino l'un l'altro, impedendo così la coppia rotante. L'aumento del prezzo. Inoltre su un lato del rullo non si verificano fenomeni di contatto o bloccaggio; allo stesso tempo, poiché gli anelli interno ed esterno sono strutture divise, la distanza può essere modificata e si può produrre un movimento rotatorio ad alta precisione anche quando viene applicato il precarico.
L'installazione e il funzionamento sono semplificati
Dopo che i rulli e le gabbie sono stati montati, vengono collegati tra loro, rendendo l'installazione relativamente semplice.
Resistere a carichi assiali e radiali maggiori
Il cuscinetto a rulli incrociati può sopportare carichi radiali, carichi assiali, carichi di momento e altri carichi maggiori perché i rulli sono posizionati perpendicolarmente tra loro sulla superficie di rotolamento con scanalatura a V a 90 gradi tramite distanziatori.
Ridurre significativamente la quantità di area richiesta per l'installazione
Gli anelli interni ed esterni del cuscinetto a rulli incrociati sono stati miniaturizzati fino al limite delle dimensioni ridotte e la struttura ultrasottile è vicina al limite delle dimensioni ridotte, con elevata rigidità, rendendolo adatto per il giunto o la parte rotante di robot industriali, così come il lavoro rotante dei centri di lavoro. Tavole, sezioni rotanti di manipolatori, tavole rotanti di precisione, dispositivi medici, strumenti di misura e apparecchiature per la produzione di circuiti integrati sono solo alcune delle applicazioni.
Come scegliere correttamente i cuscinetti a rulli incrociati
Le dimensioni sono il parametro più importante. Prima di tutto, devi conoscere la dimensione del cuscinetto di cui hai bisogno, o la dimensione dell'attrezzatura che necessita di questo cuscinetto, quindi puoi determinare la dimensione del cuscinetto.
Poiché i cuscinetti a rulli incrociati hanno molte strutture anche con le stesse dimensioni esterne, esistono tipi con anello esterno diviso (RB / RA / SX), tipo con anello interno diviso (RE) e struttura complessiva (RU / CRBH). La chiave dipende se la parte che guida la rotazione è installata nell'anello interno o esterno del cuscinetto. Se è richiesta la rotazione dell'anello esterno, è necessario utilizzare il tipo con anello interno diviso; se è richiesta la precisione di rotazione dell'anello interno, è necessario utilizzare il tipo integrale con anello interno. Sia l'anello interno che quello esterno richiedono una maggiore precisione di rotazione, adatta alla struttura complessiva dell'anello interno ed esterno.
Secondo il metodo di installazione, esistono due categorie di cuscinetti a rulli incrociati, una è che gli anelli interni ed esterni sono dotati di fori di montaggio, come i cuscinetti volventi, l'installazione è relativamente semplice, collegata direttamente all'apparecchiatura tramite bulloni di collegamento; non sono presenti fori di montaggio negli anelli interno ed esterno, principalmente attraverso l'alloggiamento del cuscinetto e la flangia di pressione e l'interferenza dell'albero e del diametro del cuscinetto.
Il tipo di rullo trasversale utilizzato deve sapere se è in grado di sopportare il carico imposto dall'attrezzatura e determinare se è adatto in base ai requisiti di capacità portante del progetto dell'attrezzatura e al carico nominale del cuscinetto corrispondente.
I cuscinetti a rulli incrociati sono disponibili in 3 classi di precisione, P5, P4 e P2. La precisione del livello P2 è la più alta e la precisione del cuscinetto è determinata in base ai requisiti di precisione dell'apparecchiatura.
Precauzioni per l'utilizzo di cuscinetti a rulli incrociati
Installazione e lubrificazione
Nel cuscinetto a rulli incrociati, poiché è stato installato tutto il grasso a base di litio di alta qualità, può essere installato direttamente dopo l'uso. Tuttavia, rispetto ai cuscinetti a rulli generali, il volume dello spazio contenuto è piccolo ed è una struttura di rotolamento relativamente dura per il lubrificante, quindi è necessario rifornire periodicamente il grasso.
Il rifornimento di grasso viene effettuato attraverso un foro dell'olio collegato al passaggio dell'olio sugli anelli interno ed esterno. Quando il grasso viene riempito ogni 6 mesi o 1 anno, utilizzare lo stesso tipo di grasso per riempirlo all'interno del cuscinetto.
Allo stesso tempo, dopo che il grasso è stato riempito, la coppia di rotazione iniziale aumenterà in breve tempo a causa della resistenza del grasso e quando il grasso in eccesso trabocca dalla porzione di tenuta, tornerà rapidamente al valore di coppia normale.
Ispezione delle parti prima dell'installazione
Pulisci l'alloggiamento o le altre parti di montaggio, rimuovi lo sporco e verifica che le sbavature di ciascuna parte siano pulite.
Montaggio sull'alloggiamento del cuscinetto o sull'albero
Poiché è un cuscinetto a pareti sottili, tende a inclinarsi quando viene installato. Utilizzare un martello di plastica per trovare il livello, picchiettarlo uniformemente nella direzione circonferenziale e installarlo poco a poco finché non si può confermare con un suono che la superficie di contatto è completamente stretta.
Metodo di montaggio della flangia di compressione laterale
Dopo aver posizionato la flangia di compressione laterale, farla oscillare avanti e indietro più volte nella direzione circonferenziale per regolare la posizione dei bulloni di montaggio.
Quando si installa il bullone di compressione e si serra il bullone manualmente, assicurarsi che il bullone non sia avvitato a causa della deviazione del foro del bullone.
Il serraggio dei bulloni di compressione può essere suddiviso in 3-4 fasi dal serraggio temporaneo al serraggio finale. Le viti vengono serrate ripetutamente nell'ordine delle linee diagonali. Quando si serrano i bulloni di compressione dell'anello interno o dell'anello esterno che sono divisi in due parti, durante il processo di serraggio, l'anello esterno integrale o l'anello interno vengono spesso leggermente regolati e ruotati, in modo che la deviazione dell'anello esterno o dell'anello interno anello interno diviso in due parti può essere corretto.
Precauzioni per l'uso
L'anello interno o l'anello esterno diviso in due parti è realizzato con rivetti o bulloni speciali. Una volta fissati, i dadi non possono essere separati e vengono utilizzati direttamente nell'alloggiamento del cuscinetto. Allo stesso tempo, se l'ordine di assemblaggio del distanziale è sbagliato, ciò ha una grande influenza sulle prestazioni di rotazione del cuscinetto, quindi non smontare il cuscinetto a piacimento.
La cucitura dell'anello interno o dell'anello esterno può essere leggermente deviata. Prima di installare l'alloggiamento del cuscinetto, allentare i bulloni che fissano l'anello interno o l'anello esterno e correggerli con un martello di plastica prima dell'installazione. (I rivetti fissi si deformeranno con l'alloggiamento del cuscinetto)
Durante l'installazione o lo smontaggio, non applicare forza esterna al rivetto o al bullone di fissaggio.
Si prega di prestare attenzione alle tolleranze dimensionali dei componenti installati. Premendo la flangia dal lato è possibile premere saldamente l'anello interno o esterno dal lato.
Corretta installazione dei cuscinetti a rulli incrociati
La corretta installazione del cuscinetto a rulli della forcella influisce sulla precisione, sulla durata e sulle prestazioni. Pertanto, i reparti di progettazione e assemblaggio devono studiare a fondo l'installazione dei cuscinetti. Si spera che l'installazione venga eseguita secondo le norme di lavoro. Quando si installano i cuscinetti, è necessario utilizzare il metodo corretto e prestare attenzione ad alcuni problemi di installazione. I dettagli sono i seguenti:
Metodo di installazione
I cuscinetti a rulli incrociati possono essere suddivisi in due categorie in termini di metodi di installazione. Uno è che sia l'anello interno che quello esterno hanno fori di montaggio. Come una ralla, la sua installazione è relativamente semplice ed è collegata direttamente all'attrezzatura tramite bulloni di collegamento; l'altro è che non sono presenti fori di montaggio negli anelli interno ed esterno, principalmente a causa dell'accoppiamento con interferenza tra la sede del cuscinetto e la flangia di pressatura e il diametro interno dell'albero e del cuscinetto.
Il metodo di installazione del cuscinetto varia a seconda della struttura del cuscinetto, dell'adattamento e delle condizioni. Generalmente, poiché l'albero ruota maggiormente, l'anello interno richiede un accoppiamento con interferenza. I cuscinetti con foro cilindrico vengono spesso pressati con una pressa o montati a caldo. Nello scenario applicativo del foro conico, viene installato direttamente sull'albero conico e installato con un manicotto. Quando installato nel guscio, generalmente c'è molto gioco di accoppiamento e c'è interferenza nell'anello esterno. Di solito viene pressato con una pressa, oppure esiste anche un metodo di installazione con calettamento dopo il raffreddamento. Quando si utilizza ghiaccio secco come refrigerante e si installa il calettamento, l'umidità presente nell'aria si condenserà sulla superficie del cuscinetto. Pertanto sono necessarie adeguate misure di prevenzione della ruggine.
La nostra fabbrica
LUOYANG TEDIN CUSCINETTO CO., LTD. --possiede la tecnologia di produzione di base dei cuscinetti volventi di fascia alta, concentrandosi su cuscinetti di fascia alta di ricerca e sviluppo, cuscinetti personalizzati e cuscinetti di precisione appositamente progettati che occupano una posizione di leadership in Cina.
TEDIN dispone di una varietà di linee di produzione automatiche e strutture di supporto per cuscinetti a rulli ad alta precisione. Il grado di precisione dei cuscinetti di precisione può raggiungere P5, P4, P2. TEDIN serve un'ampia gamma di clienti, in particolare nel settore delle macchine utensili di precisione, dei laminatoi, delle tavole rotanti di precisione, dei robot industriali, delle ferrovie ad alta velocità, del traffico ferroviario, dei radar militari, degli elicotteri da combattimento, dell'energia eolica e solare, ecc.
