Cuscinetto per giradischi

La tavola rotante comunemente utilizzata nelle macchine utensili CNC ha una tavola rotante e una tavola rotante CNC. Durante la lavorazione di alcune parti di macchine utensili CNC, oltre al movimento di avanzamento lineare dei tre assi coordinati X, Y e Z, a volte è necessario avere un movimento circolare attorno ai tre assi coordinati X, Y e Z, rispettivamente A, Asse B, C. La tavola rotante CNC può essere utilizzata per ottenere il movimento di avanzamento circonferenziale, oltre al movimento di indicizzazione. La funzione della tavola rotante è solo quella di cambiare la superficie del pezzo in lavorazione e può essere utilizzata insieme al dispositivo di cambio utensile automatico per realizzare le installazioni multiple di più superfici in una installazione del pezzo, migliorando così notevolmente l'efficienza lavorativa. La forma della tavola rotante CNC e della tavola rotante non sono molto diverse, ma ci sono una serie di caratteristiche nella struttura. Poiché la tavola rotante CNC può realizzare il movimento di avanzamento, ha molto in comune con il meccanismo di azionamento dell'avanzamento della macchina CNC. La differenza è che il meccanismo di azionamento realizza il movimento di avanzamento lineare e la tavola rotante CNC realizza il movimento di avanzamento circolare.

La tavola rotante è ampiamente utilizzata in varie fresatrici CNC, alesatrici, vari torni verticali e fresatrici verticali. Oltre a richiedere alla tavola rotante di sopportare bene il peso del pezzo in lavorazione, è anche necessario garantire la sua precisione di rotazione sotto i carichi interni. Il cuscinetto della tavola rotante, come componente centrale del giradischi, non solo necessita di un'elevata capacità di carico durante il funzionamento del giradischi, ma deve anche avere un'elevata precisione di rotazione, un'elevata capacità anti-ribaltamento e un'elevata capacità di velocità di rotazione.

1. Cuscinetti per tavole rotanti YRT:

Scheda YRT Rotarylecuscinetti arecuscinetti a rulli cilindrici combinati assiali e radiali, inclusi due cuscinetti assiali a rullini e un cuscinetto a rulli cilindrici radiali con la combinazione di precarico assiale e radiale. Fo la comodità di trasporto e fissaggio, due o tre viti simmetriche arefissati ai due anelli per evitare che rulli e anelli generino collisioni che influenzano la precisione del cuscinetto.

Ci sono altri 3 tipi di struttura come di seguito:

YRTS cuscinetti a tavola rotante;

YRTM cuscinetti per tavole rotanti;

ZKLDF cuscinetti a tavola rotante;

2. cuscinetto a sfere di spinta + cuscinetto a rulli cilindrici:

I cuscinetti assiali a sfere possono sopportare determinate forze assiali, quindi i cuscinetti sono utilizzati principalmente per sopportare il peso del pezzo in lavorazione; I cuscinetti a rulli cilindrici sono utilizzati principalmente per il posizionamento radiale e le forze radiali esterne (come forza di taglio, forza di fresatura, ecc.). Questo tipo di design è ampiamente utilizzato e relativamente economico. Poiché la sfera di spinta è un cuscinetto a contatto puntuale, la sua capacità portante assiale è relativamente limitata e viene utilizzata principalmente per tavole rotanti di macchine utensili di piccole o medie dimensioni. Inoltre, anche la lubrificazione della sfera di spinta è difficile.

Cuscinetto a rulli cilindrici di precisione del cuscinetto 3.hydrostatic +

Il cuscinetto idrostatico è un cuscinetto scorrevole che fornisce olio in pressione esternamente e crea una pellicola di olio nel cuscinetto a pressione statica nel cuscinetto per ottenere la lubrificazione. Il cuscinetto idrostatico funziona sempre sotto lubrificazione dall'inizio alla fine, quindi non c'è usura, lunga durata e bassa potenza di avviamento. Inoltre, il cuscinetto presenta anche i vantaggi di un'elevata precisione di rotazione, grande rigidità del film d'olio e può sopprimere l'oscillazione del film d'olio. I cuscinetti a rulli cilindrici di precisione hanno una buona capacità di cuscinetto radiale e la precisione della tavola rotante può essere garantita grazie all'uso di cuscinetti di precisione. La tavola rotante progettata con questo tipo può sopportare elevate forze assiali. Alcuni pezzi pesano più di 200 te il piatto rotante ha un diametro di oltre 10 m. Tuttavia, questo tipo di design presenta anche alcuni difetti. Poiché il cuscinetto idrostatico deve essere fornito con uno speciale sistema di alimentazione dell'olio per fornire l'olio in pressione, la manutenzione è complicata e il costo è relativamente alto.

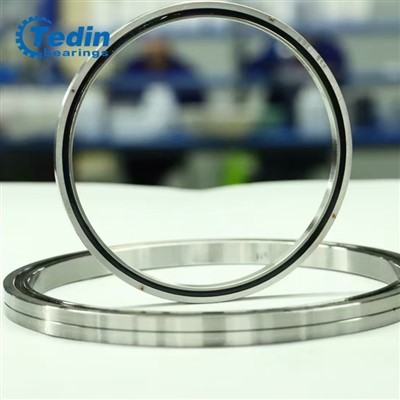

4.cuscinetti a rulli incrociati

I cuscinetti a rulli incrociati sono comunemente usati sui giradischi. I cuscinetti a rulli incrociati sono caratterizzati da due piste nel cuscinetto e due file di rulli disposte in fila. Rispetto alla tradizionale combinazione di cuscinetti di centraggio radiale +, il cuscinetto a rulli incrociati è compatto e leggero e semplifica il design del banco da lavoro, riducendo così il costo del giradischi. Grazie al precarico ottimizzato, i cuscinetti sono altamente rigidi e la rigidità e la precisione della torretta sono garantite. Grazie al design del rullo incrociato a due file, la luce effettiva del cuscinetto può essere notevolmente migliorata, quindi questo tipo di cuscinetto ha un elevato momento antiribaltamento. Il cuscinetto a rulli incrociati è diviso in due tipi: il primo è un cuscinetto a rulli cilindrici incrociati e il secondo è un cuscinetto a rulli conici incrociati. In generale, i cuscinetti a rulli cilindrici incrociati sono meno costosi dei cuscinetti a rulli conici incrociati e sono adatti per l'uso in applicazioni di piattaforme girevoli dove la velocità di rotazione è relativamente bassa. I cuscinetti a rulli conici incrociati utilizzano un design puramente rotante di rulli conici per un'elevata precisione di rotazione e capacità di velocità. Pertanto, i cuscinetti a rulli incrociati sono adatti a tutti i tipi di alesatrici verticali o orizzontali, nonché a rettifiche verticali, torniture verticali e grandi fresatrici per ingranaggi.

Per selezionare la dimensione e il tipo di cuscinetto appropriati, è necessario considerare in modo completo varie condizioni di lavoro, come velocità operativa, lubrificazione, tipo di installazione, rigidità del mandrino, precisione e altri requisiti. Per quanto riguarda il cuscinetto stesso, le prestazioni del cuscinetto possono essere sfruttate appieno solo comprendendone appieno le caratteristiche costruttive, i vantaggi e gli svantaggi. In qualità di componente principale del mandrino della macchina utensile e della tavola rotante, il cuscinetto gioca un ruolo decisivo nelle prestazioni della macchina utensile.

TEDIN Bearing Co., Ltd produce molti tipi di cuscinetti per giradischi: cuscinetti per tavole rotanti YRT, cuscinetti assiali a sfere, cuscinetti a rulli cilindrici e cuscinetti a rulli incrociati, che con grado di alta precisione (P5, P4, P2), materiali di alta qualità, vita lavorativa più lunga . Benvenuti a contattare il nostro centro tecnico per ulteriori informazioni.
