I cuscinetti volventi e i cuscinetti a rulli incrociati-condividono somiglianze sia nella funzione che nella struttura-ad esempio, entrambi offrono elevata rigidità, alta precisione, eccellenti prestazioni dei cuscinetti ed elevate velocità di rotazione. Un numero crescente di-dispositivi di lavorazione CNC ad alta precisione-come tavole indicizzate CNC, centri di lavoro verticali e rettificatrici verticali-si stanno allontanando dai design tradizionali per adottare le prestazioni superiori offerte dai cuscinetti a rulli incrociati-di alta precisione e dalle ralle.
Differenze tra cuscinetti-a rulli incrociati e cuscinetti volventi

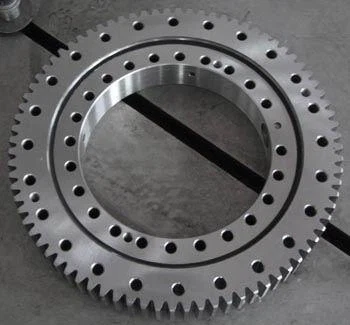

Vantaggi dei cuscinetti volventi:Struttura:
I cuscinetti volventi sono anche detti cuscinetti rotanti; alcune persone usano i termini "cuscinetto rotante" e "cuscinetto girevole" in modo intercambiabile. Un'unità di azionamento girevole è generalmente costituita da un ingranaggio a vite senza fine, un cuscinetto girevole, un alloggiamento, un motore e altri componenti.
Installazione:
I cuscinetti volventi richiedono la corretta installazione di rulli e distanziali. Lungo la pista sono posizionati rulli cilindrici selezionati e distanziali circolari. Quando si posizionano rulli cilindrici adiacenti, i loro assi devono essere tra loro perpendicolari e tra ogni due rulli deve essere interposto un distanziale.
Caratteristiche:
Con la ralla che funge da componente principale, il gruppo è in grado di sopportare contemporaneamente carichi assiali, carichi radiali e momenti ribaltanti.
Applicazioni:
I cuscinetti volventi vengono utilizzati principalmente in: gru per camion, gru ferroviarie, gru portuali, gru marine, gru metallurgiche, gru per container, escavatori, macchine riempitrici, dispositivi per terapia a onde stazionarie CT-, strumenti di navigazione, basi di antenne radar, lanciatori di missili, carri armati, robot, ristoranti rotanti e apparecchiature simili.
I cuscinetti volventi offrono una maggiore rigidità e livelli di rumore operativo inferiori rispetto ai cuscinetti a rulli incrociati. Di conseguenza, negli ambienti di lavoro ad alta-precisione e-a bassa rumorosità, le ralle rappresentano la scelta migliore.
Vantaggi dei-cuscinetti a rulli incrociati
Struttura:
Il-cuscinetto a rulli incrociati è un tipo di cuscinetto specializzato.
Installazione:
Poiché gli anelli interni o esterni divisi di un cuscinetto a rulli incrociati-sono fissati da un anello a rulli incrociati-(anello di ritenuta) dopo che i rulli e i distanziatori sono stati installati-impedendo così ai segmenti dell'anello di separarsi-il processo di installazione del gruppo del cuscinetto a rulli incrociati-è straordinariamente semplice.
Caratteristiche
Grazie alla disposizione incrociata dei rulli, un singolo cuscinetto a rulli incrociati è in grado di sostenere carichi in tutte le direzioni. Rispetto ai cuscinetti convenzionali, la sua rigidità è aumentata di un fattore da 3 a 4.
Applicazioni:
Cuscinetti a rulli incrociatitrovano applicazione principalmente in: tavole rotanti di precisione per macchine utensili; alesatrici verticali e orizzontali; rettificatrici verticali; smerigliatrici rotanti; macchine dentatrici per ingranaggi su larga scala-; torrette e piattaforme girevoli radar; grandi radiotelescopi e ottici; telecamere rotanti; perni di sterzo e macchine per colata continua; tavolini per microscopio rotativo-con altezza vincolata; perni centrali dell'asta; carrelli rotanti; impianti di saldatura; maschere di assemblaggio rotanti; robot industriali; tavole rotanti di precisione; attrezzature mediche; strumenti metrologici; e apparecchiature per la produzione di circuiti integrati.
Inoltre, grazie alla loro elevata efficienza rotazionale e alla bassa generazione di calore, i cuscinetti a rulli incrociati richiedono anche un consumo minimo di grasso.
