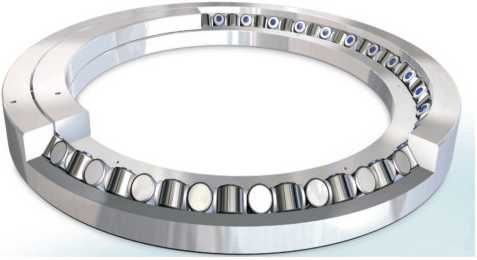

Cuscinetti a rulli affusolati incrociati Introduzione
| Soluzioni ad alta rigidità e precisione
I cuscinetti a rulli affusolati incrociati sono precisioni - cuscinetti ingegnerizzati progettati per supportarecarichi radiali, assiali e momento simultaneamenteall'interno di una struttura compatta. La loro unica disposizione a rulli incrociati garantisceContatto di linea tra rulli e piste, fornendo rigidità, capacità di carico e accuratezza del posizionamento superiori rispetto alle soluzioni di cuscinetti convenzionali. Queste caratteristiche le rendono una scelta eccellente per le industrie che richiedonoalta precisione, design compatto e performance di termine lunghi affidabili -.
Caratteristiche chiave e vantaggi
Carico alto - Capacità del cuscinetto
I rulli affusolati in allineamento incrociato consentono al cuscinetto di trasportare carichi pesanti da più direzioni contemporaneamente.
Rigidità e precisione superiori
La deformazione elastica minima sotto stress garantisce un'elevata precisione di posizionamento, ideale per tavoli rotanti e mandrini di precisione.
Compatto e spazio - salvataggio
Un cuscinetto a rulli affusolato incrociati può sostituire più cuscinetti standard, riducendo lo spazio di installazione e il peso.
Rotazione stabile e liscia
La geometria a rulli ottimizzata riduce al minimo l'attrito e le vibrazioni, supportando il funzionamento liscio e silenzioso.
Opzioni personalizzabili
Disponibile con diversi livelli di precarico, materiali in gabbia (acciaio, ottone o ingegneria) e trattamenti di superficie speciali per ambienti difficili.
Applicazioni tipiche
I cuscinetti a rulli affusolati incrociati sono ampiamente applicati nelle industrie doveRigidità, precisione e compattezzasono critici:
Macchine utensili- Tabelle rotanti CNC, unità di indicizzazione e mandrini da macinazione
Robotica e automazione- giunti robot, attuatori e sistemi di posizionamento di precisione
Aerospaziale e difesa- Antenne radar, sistemi satellitari e piattaforme di armi
Dispositivi medici e ottici- robot chirurgici, macchine per imaging diagnostici e strumenti di allineamento ottico
Energia e macchinari pesanti- Sistemi di imbardata e pitch della turbina eolica, navigazione marina e attrezzature da costruzione
Catalogo del prodotto
| Dimensioni (mm) | Codice tipo cuscinetto | ||||||
| d | D | B | r | Timken | SKF | Nachi | Urb |
| 150 | 230 | 30 | 1 | - | BFKB353243/HA4 | - | - |
| 160 | 240 | 30 | 1.1 | - | BFKB353240/HA4 | - | - |
| 200 | 280 | 30 | 1.5 | - | - | 200xrn28 | - |
| 203.2 | 279 | 31.75 | 1.5 | XR496051 | 616093A | - | - |
| 203.2 | 279 | 31.75 | 1.5 | XR496052 | - | - | - |
| 240 | 300 | 30 | 1 | - | BFKB353203/HA4 | - | - |
| 250 | 310 | 25 | 1 | - | BFKB353212/HA4 | - | - |
| 250 | 350 | 40 | 1.3 | - | BFKB353215/HA4 | 250xrn35 | - |
| 300 | 400 | 36.492 | 1.5 | JXR637050 | - | - | - |
| 300 | 400 | 37 | 1.5 | XR637050 | 616094A | 300xrn50 | - |
| 300 | 480 | 60 | 1.5 | JXR678054 | - | - | - |
| 310 | 425 | 45 | 2.5 | JXR652050 | BFKB634097 | - | - |
| 330 | 457 | 63.5 | 3.3 | XR678052 | 615661A | - | - |
| 350 | 470 | 50 | 3.3 | - | BFKB353216/HA4 | 350xrn47 | - |
| 370 | 495 | 50 | 3.3 | JXR699050 | - | - | - |
| 400 | 480 | 40 | 1.1 | - | BFKB353224/HA4 | - | - |
| 400 | 550 | 60 | 2.5 | - | BFKB353219/HA4 | 400xrn55 | - |
| 432.03 | 571.5 | 38.1 | 3.3 | XR736052 | - | - | - |
| 457.2 | 609.6 | 63.5 | 3.3 | XR766051 | 615894A | 0457XRN060 | XD.10.0457p5 |
| 424.95 | 614.924 | 65 | - | XR766052 | - | - | - |
| 580 | 760 | 80 | 3.3 | XR820060 | 615662A | 580xrn76 | XD.10.0580p5 |
| 580 | 760 | 80 | 6.4 | XR820061 | - | - | - |
| 600 | 830 | 80 | 6.4 | XR836050 | - | 600xrn83 | - |
| 685.8 | 914.4 | 79.375 | 6.4 | XRA844050 | - | - | - |
| 685.8 | 914.4 | 79.375 | 3.3 | XR855053 | 615659A | 0685XRN091 | XD.10.0686p5 |
| 685.8 | 914.4 | 79.375 | - | XR855056 | - | - | - |
| 901.7 | 1117.6 | 82.555 | 3.3 | XR882054 | - | - | - |
| 901.7 | 1117.6 | 82.555 | 3.3 | XR882055 | 615895A | 0901xrn112 | XD.10.0902p5 |
| 939.8 | 1117.6 | 82.55 | 3.3 | XR882058 | - | - | - |
| 950 | 1170 | 85 | 3 | - | BFKB353251/HA4 | - | - |
| 1028.7 | 1327.15 | 114.3 | 3.3 | XR889058 | BFKB353282/HA4 | 1028xrn132 | XD.10.1029p5 |
| 1028.7 | 1327.15 | 95.25 | 3.3 | XR889059 | - | - | - |
| 1028.7 | 1327.15 | 114.3 | 3.3 | XR889060 | - | - | - |
| 1270 | 1524 | 95.25 | 1.8 | - | 615897A | - | - |
| 1549.4 | 1828.8 | 101.6 | 3.3 | XR897051 | 615898A | - | XD.10.1549p5 |
| 1879.6 | 2197.1 | 101.6 | 5.4 | XR903054 | 615899A | - | XD.10.1880p5 |
| 2463.8 | 2819.4 | 114.3 | 5.4 | - | 634078A | - | - |
Perché scegliere i nostri cuscinetti a rulli affusolati incrociati?
Produzione avanzata- Macinatura di precisione, geometria a rulli ottimizzata e controllo di qualità rigoroso.
Durabilità e affidabilità- Lunga durata di servizio anche sotto carichi combinati pesanti.
Ingegneria personalizzata- Design su misura per applicazioni specifiche, tra cui versioni di diametro - grandi.
Capacità di alimentazione globale- Affidati di industrie in tutto il mondo per coerenza e performance.
FAQ - Cuscinetti a rulli affusolati incrociati
01. Quali sono i cuscinetti a rulli affusolati incrociati?
02. Qual è la differenza tra cuscinetti a rulli conici incrociati e cuscinetti a rulli incrociati?
03. Perché sono cuscinetti a rulli affusolati incrociati ideali per le tabelle rotanti CNC?
Nelle tabelle rotanti CNC, la precisione e la stabilità sono fondamentali. I cuscinetti a rulli affusolati incrociati forniscono:
Alta rigiditàper un posizionamento accurato.
Design compattoCiò consente di risparmiare spazio di installazione.
Alto funzionalità di velocità -con prestazioni stabili.
Eccellente resistenza ai momenti dell'inclinazione, essenziale per compiti di lavorazione pesanti.
Questo li rende la soluzione preferita per le macchine utensili di precisione - alte.
04. I cuscinetti a rulli affusolati incrociati funzionano ad alta velocità?
05. Quali materiali sono disponibili per i cuscinetti a rulli conici incrociati?
A seconda dell'applicazione, i cuscinetti a rulli conici incrociati possono essere fabbricati da:
- Acciaio cromaticoper le applicazioni di caricamento General High -.
- Acciaio inossidabilePer dispositivi medici, trasformazione alimentare e ambienti corrosivi.
- Rulli in ceramica ibridaper ultra - High - velocità o basse - Applicazioni di lubrificazione.
Sono disponibili anche trattamenti di superficie speciali come l'ossido nero o la placcatura di nichel per la resistenza alla ruggine e all'usura anti -.
06.Can Can Can Canced Roller Abbacceli essere personalizzati?
SÌ. I produttori possono progettare cuscinetti a rulli affusolati su misura per grandi tabelle rotanti di diametro -, unità di indicizzazione compatte o condizioni ambientali speciali. Le opzioni includono precarico personalizzato, sistemi di tenuta, metodi di lubrificazione e selezione dei materiali per soddisfare le esigenze specifiche del cliente.

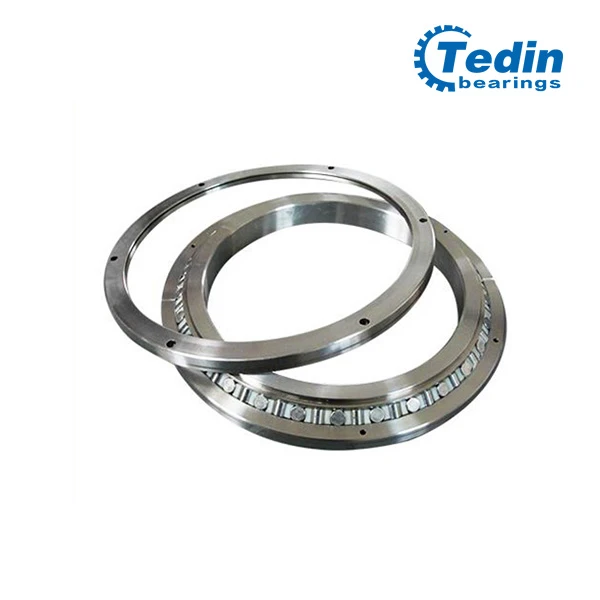

Etichetta sexy: XR JXR Cuscinetti a rulli affusolati incrociati, Cina, produttori, fabbrica, personalizzato, in vendita
|
Numero modello |
Dimensioni principali (mm) |
Valutazione del carico dinamico di base |
Velocità limite( Olio) r/m |
Peso (Kg) |
Modello di scambio |
|||||||
|
Anello interno D (mm) |
Anello esterno D (mm) |
Larghezza t (mm) |
Champfer R (min) |
Radiale cr (kn) |
CA assiale (KN) |
SKF |
Nachi |
Urb |
PSL |
|||
|
XR496051 |
203.2 |
279.4 |
31.75 |
1.5 |
51.2 |
61.4 |
800 |
6.5 |
616093A |
/ |
/ |
/ |
|
XR678052 |
330.2 |
457.2 |
63.5 |
3 |
100 |
123 |
620 |
35 |
615661A |
300xrn50 |
/ |
PSL912-309A |
|
XR766051 |
457.2 |
609.6 |
63.5 |
3 |
141 |
178 |
520 |
51 |
615894A |
0457XRN060 |
XD.10.0457p5 |
PSL912-308A |
|
XR820060 |
580 |
760 |
80 |
5 |
215 |
234 |
300 |
100 |
615662A |
580xrn76 |
XD.10.0580p5 |
PSL912-304A |
|
XR855053 |
685.8 |
914.4 |
79.375 |
3 |
270 |
343 |
260 |
150 |
615659A |
0685XRN091 |
XD.10.0686p5 |
PSL912-305A |
|

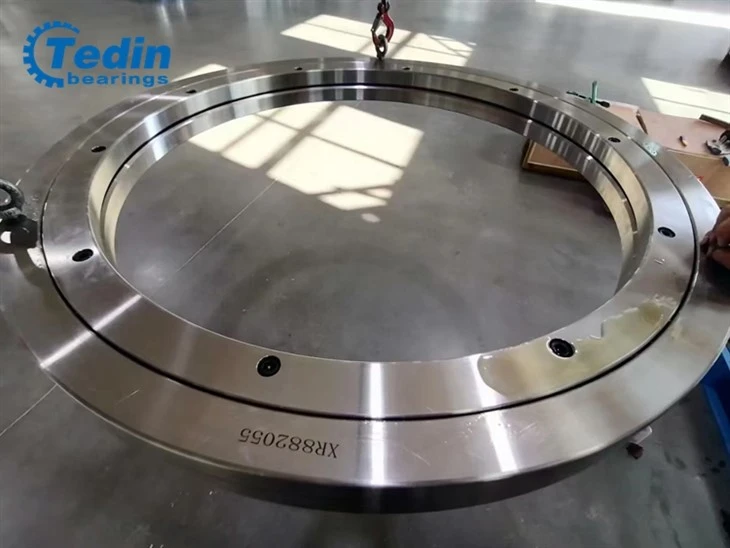

XR882055 |
901.7 |
1117.6 |
82.55 |
3 |
300 |
395 |
200 |
185 |
615895A |
0901xrn112 |
XD.10.0902p5 |
PSL912-306A |
|
XR889058 |
1028.7 |
1327.15 |
114.3 |
3 |
405 |
534 |
160 |
400 |
BFKB353282/HA4 |
1028xrn132 |
XD.10.1029p5 |
PSL912-307A |
|
XR897051 |
1549.4 |
1828.8 |
101.6 |
3 |
516 |
698 |
80 |
500 |
615898A |
/ |
XD.10.1549p5 |
/ |
|
JXR637050 |
300 |
400 |
37 |
1.5 |
63 |
80.1 |
720 |
13 |
/ |
/ |
/ |
/ |
|
JXR652050 |
310 |
425 |
45 |
2.5 |
82.2 |
102 |
640 |
20 |
/ |
/ |
/ |
/ |
|
JXR699050 |
370 |
495 |
50 |
3 |
93.6 |
119 |
600 |
30 |
/ |
/ |
/ |
/ |
